מבנים מזדקנים. בטון מתפורר, ברזל חלוד, יסודות שוקעים, וקירות נסדקים. במדינת ישראל, עם תקן 413 לעמידות מבנים בפני רעידות אדמה ועם מבנים רבים שנבנו לפני שנות ה-80, חיזוק ושיקום מבנה הפך מצורך נקודתי למשימה לאומית. מתי באמת צריך חיזוק שלד, איך מזהים סימני אזהרה, ומה השיטות ההנדסיות הקיימות כיום.
מתי צריך חיזוק שלד? סימני האזהרה
שיקום מבנים אינו עניין אסתטי. כשהשלד הקונסטרוקטיבי נפגע, הסיכון הוא לקריסה. חלק מהסימנים נראים לעין, חלק דורשים בדיקה הנדסית, אך כולם מחייבים תגובה מהירה.

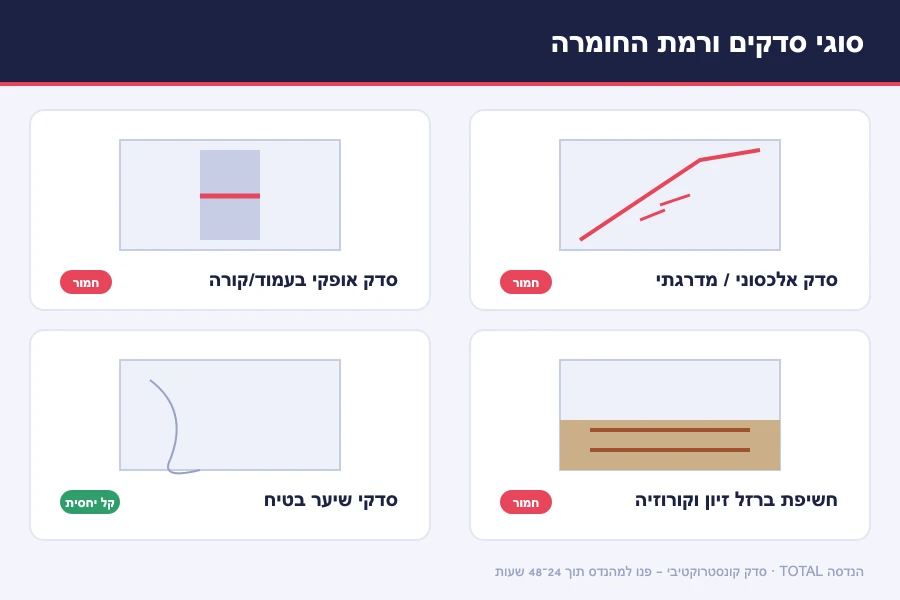

סימנים חיצוניים שדורשים בדיקה מיידית
- סדקים אלכסוניים או מדרגתיים בקירות נושאים (לא רק בטיח)
- סדקים אופקיים בעמודים או בקורות בטון
- חשיפת ברזל זיון מתוך הבטון (קרצוף, חלודה גלויה)
- שקיעות לא אחידות ברצפה או בסף הדלתות
- נטייה מורגשת של הבניין או של קיר בודד
- נזילות מתמשכות באזור היסודות או במרתף
- התקלפות כיסוי הבטון (Spalling) בחזיתות ובמרפסות
סדק אלכסוני בעמוד נושא, סדק אופקי בקורה, או חשיפת ברזל זיון – כל אלה מחייבים פינוי האזור והזמנת מהנדס קונסטרוקציה תוך 24-48 שעות. לעולם לא לסתום סדק קונסטרוקטיבי בטיח לפני שמהנדס בדק את המקור.
מהם הסימנים שמהנדס מאתר בסקר הנדסי מקצועי?
- קרבונציה של הבטון (איבוד אלקליות, חדירת CO2)
- קורוזיה מתקדמת של ברזל הזיון
- אובדן חתך אפקטיבי בעמודים
- חוסר התאמה לתקן 413 (עמידות סיסמית)
- כשל בחיבורי קורה-עמוד
- שקיעה דיפרנציאלית של היסודות
מה תפקיד הקונסטרוקטור בשיקום וחיזוק מבנה?
קונסטרוקטור מוסמך הוא הדמות המרכזית בכל פרויקט חיזוק. הוא לא רק מתכנן – הוא קובע האם המבנה ניתן לשיקום, מה רמת הסיכון בזמן העבודות, אילו שיטות חיזוק מתאימות לבטון שקיים בפועל, ומה התקציב הריאלי. בלי קונסטרוקטור אין תכנון, ובלי תכנון אין היתר.
הקונסטרוקטור אחראי על:
- סקר הנדסי ראשוני וקביעת כשירות המבנה לחיזוק
- חישובים סטטיים ודינמיים (כולל עומסי רעידת אדמה)
- בחירת שיטת החיזוק (FRP, פלדה, בטון מצופה, מיקרו-כלונסאות)
- תוכניות ביצוע מפורטות וחתימה עליהן
- פיקוח עליון בזמן הביצוע
- אישור גמר וחתימה על תעודת גמר
כל עבודה הנוגעת בשלד המבנה, ביסודות, בעמודים נושאים, בקורות או בקירות נושאים – מחייבת תכנון של מהנדס קונסטרוקציה רשום ולרוב גם היתר בנייה. עבודה ללא היתר על אלמנט נושא היא עבירה פלילית וגם פוסלת כיסוי ביטוחי במקרה של נזק.

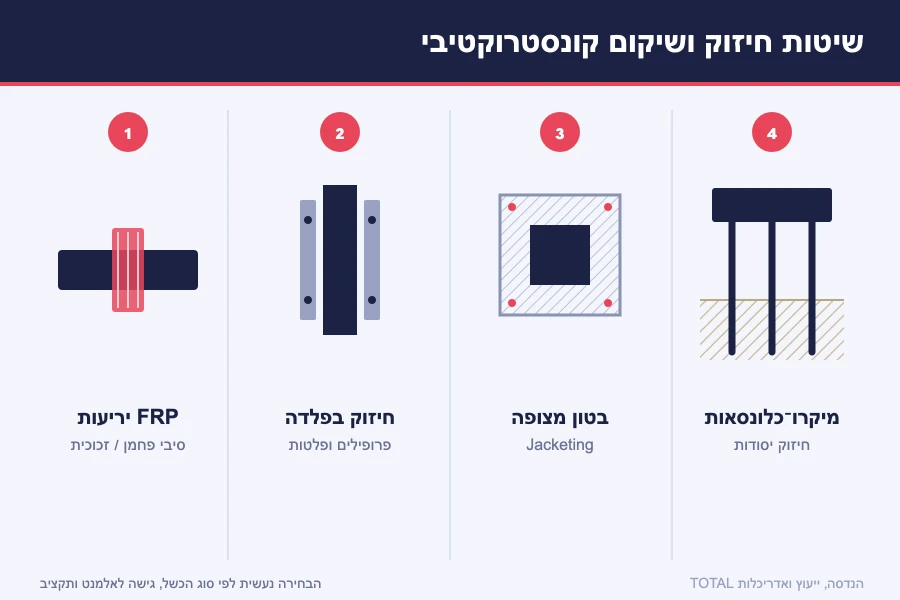

שיטות חיזוק קונסטרוקטיבי מודרניות
שיטת החיזוק נבחרת לפי סוג הכשל, גישה לאלמנט, מגבלות אדריכליות ותקציב. אין שיטה אחת שמתאימה לכל מצב – לרוב משלבים כמה טכניקות באותו פרויקט.

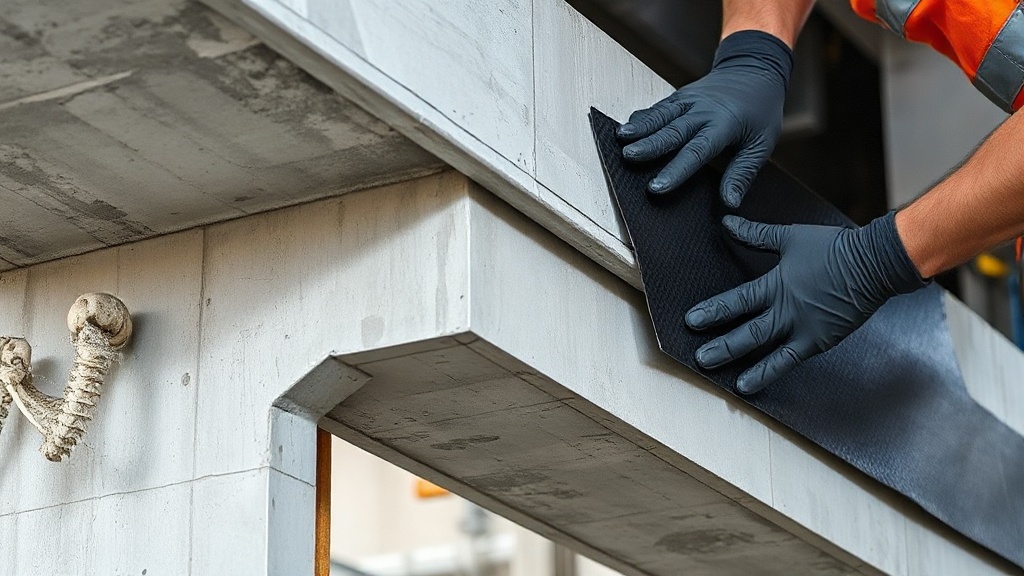

1. חיזוק ב-FRP (יריעות סיבים פולימריים)
הדבקת יריעות פחמן או זכוכית באמצעות אפוקסי על פני האלמנט. שיטה מהירה, קלה משקלית, ולא משנה את ממדי האלמנט – יתרון משמעותי כאשר רוצים לשמור על שטח שימושי ועל מראה אדריכלי. מתאימה לחיזוק קורות בכפיפה ובגזירה, ולעיטוף עמודים לחיזוק סיסמי.
2. חיזוק בפלדה
הוספת פרופילי פלדה (זווית, קופסה, פלטות) המחוברים לאלמנט הקיים בבורגי עיגון או בריתוך לפלטות מעוגנות. שיטה ותיקה, אמינה, עם ניסיון רב בשטח. מתאימה לחיזוק עמודים, להוספת קורות תמיכה, ולהקשחת מערכת היציבות. החיסרון: דורשת תחזוקה (צביעה אנטי-קורוזיבית) ומגדילה ממדים.
3. בטון מצופה (Jacketing)
יציקת שכבת בטון מזוין סביב עמוד או קורה קיימים, אחרי חיספוס פני הבטון והוספת זיון חדש. שיטה חזקה במיוחד לחיזוק עמודים בקומת קרקע ולתיקון עמודים שאיבדו חתך משמעותי. החיסרון: מגדילה ממדים, כבדה משקלית, ודורשת זמן התקשות.

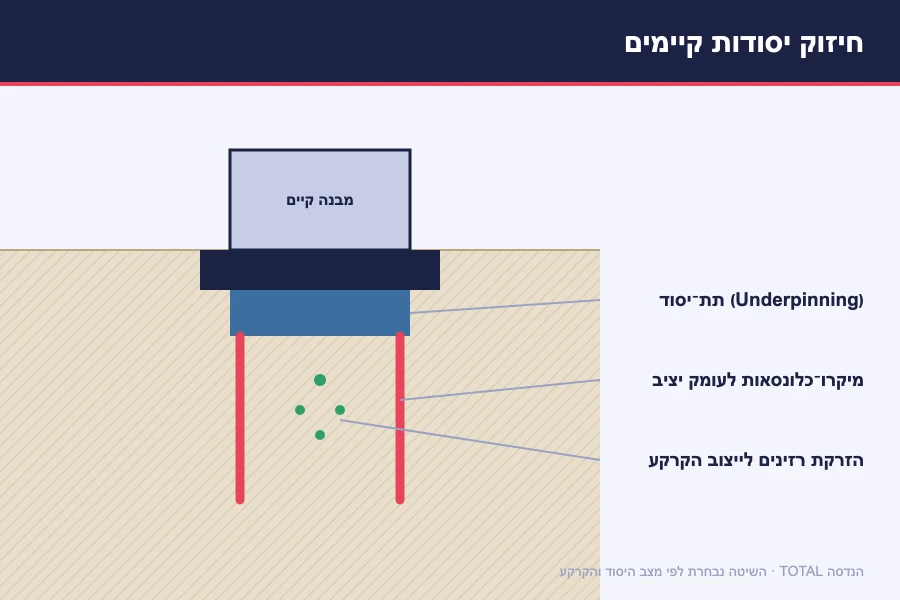

4. חיזוק יסודות
- מיקרו-כלונסאות (Micropiles): כלונסאות בקוטר קטן (15-30 ס"מ) הנקדחים דרך היסוד הקיים לעומק יציב. מתאימים למבנים קיימים עם גישה מוגבלת.
- הזרקת רזינים מתפשטים: הזרקת חומר פוליאוריתני לקרקע מתחת ליסוד להעלאה ולייצוב של יסוד ששקע.
- הרחבת/תת-יסוד (Underpinning): יציקת בטון חדש שמרחיב או מעמיק את שטח הנשיאה של היסוד הקיים.
5. שיקום בטון פגום
לפני כל חיזוק – שיקום. ניקוי ברזל מחלודה, פסיביזציה, מילוי בטיט תיקון פולימרי, חידוש כיסוי הבטון, והגנה אנטי-קרבונציה. בלי שיקום בסיס איכותי, גם חיזוק היקרי ביותר לא יחזיק לאורך זמן.
תהליך פרויקט חיזוק טיפוסי
מהנדס קונסטרוקציה מבצע סקר ויזואלי, דגימות בטון (כדורי קידוח), בדיקות אל-הרס, מדידת קרבונציה ופוטנציאל קורוזיה. תוצר: דוח מצב מבנה.
חישובים סטטיים וסיסמיים, בחירת שיטת חיזוק, תוכניות ביצוע חתומות. במידת הצורך – הגשה לרשות הרישוי לקבלת היתר.
קבלן שלד מנוסה מבצע לפי התוכניות, תחת פיקוח עליון של הקונסטרוקטור. נדגמים חומרים, מבוצעות בדיקות התקנה, ומתועד כל שלב.
בדיקות סופיות, חתימת מהנדס על ביצוע תקין, ועדכון תיק המבנה. במקרה של היתר – קבלת תעודת גמר מהרשות.

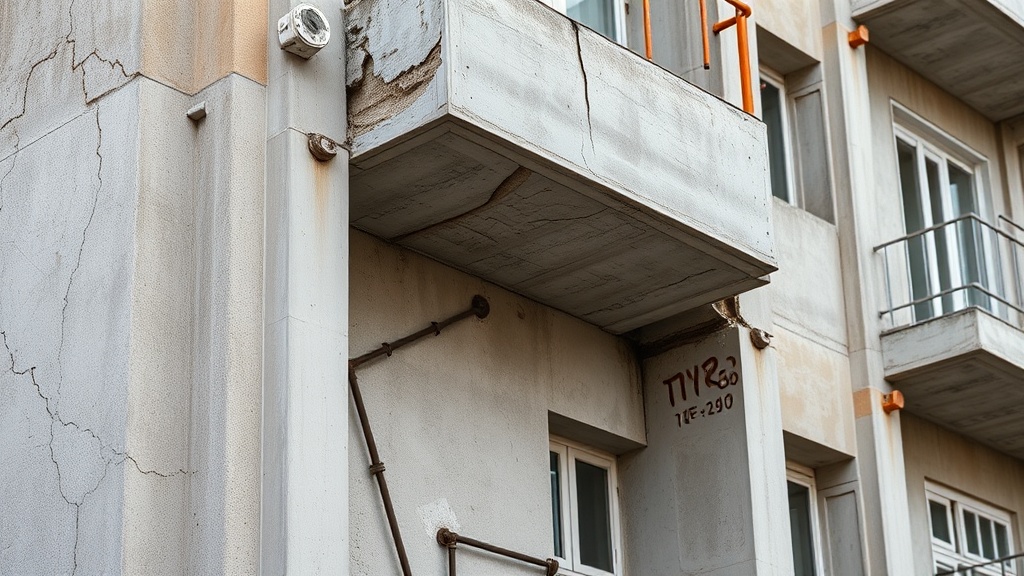

שיקום מבנה ישן: שיקולים מיוחדים
מבנים שנבנו לפני 1980 בישראל ברובם לא תוכננו לעמידות סיסמית. במבנים אלה החיזוק לא רק מתקן כשלים נקודתיים אלא משדרג את כל מערכת היציבות. שילוב נפוץ במבני שיכון ותיקים: חיזוק עמודי קומת עמודים (קומה רכה) ב-FRP או בעטיפת פלדה, הוספת קירות גזירה (Shear Walls) מבטון מזוין בקצוות המבנה, וחיזוק חיבורי קורה-עמוד.
רוב מבני המגורים בישראל נבנו לפני כניסת תקן 413 לתוקפו ואינם עומדים בדרישות העמידות הסיסמית של ימינו.
מה צריך להכין לפני התקשרות עם מהנדס
- תיק מבנה מהארכיון העירוני (תוכניות מקור, היתרי בנייה)
- תוכניות אדריכליות עדכניות (אם נעשו שינויים)
- היסטוריית תיקונים קודמים, אם קיימת
- תיעוד צילומי של סדקים ונזקים גלויים
- דוחות בדיקה קודמים (אם בוצעו)
- פרטי בעלות (טאבו, חברה משכנת)
- פרטי שכנים וועד הבית אם רלוונטי
טעויות נפוצות שמייקרות פרויקט חיזוק
- סתימת סדקים בטיח לפני אבחון – מסתיר את הבעיה ולא פותר אותה
- בחירת קבלן לפי מחיר בלבד – חיזוק מבוצע גרוע מסוכן יותר מאי-חיזוק
- דילוג על שלב הסקר ההנדסי – בלי אבחון מדויק, התכנון לא מתאים למצב בפועל
- עבודה ללא היתר על אלמנט נושא – חשיפה משפטית, ביטוחית ופלילית
- בחירת שיטת חיזוק לפי מה ש"חבר עשה" – כל מבנה דורש פתרון מותאם
כשמזמינים סקר הנדסי, לבקש דוח כתוב עם המלצות מדורגות לפי דחיפות (מיידי / 6 חודשים / שנתי). זה מאפשר לתכנן תקציב, לעדכן את ועד הבית או הדיירים, ולפעול לפי סדר עדיפויות הנדסי – לא לפי מה ש"בולט לעין".
חיזוק מבנה ותמ"א 38
פרויקטי תמ"א 38 משלבים חיזוק סיסמי עם תוספות בנייה (קומות, מרפסות, מעלית). היתרון: קבלן יזמי ממן את החיזוק תמורת זכויות הבנייה. החיסרון: לא כל מבנה מתאים, התהליך ארוך, ולא תמיד הפתרון הסיסמי הוא המיטבי הנדסית – לעיתים הוא מותאם ליעילות מסחרית. במצבים שבהם תמ"א 38 לא ישימה (מבנה קטן, אזור ללא היתכנות יזמית), חיזוק עצמאי ממומן דיירים הוא הפתרון.
סיכום: חיזוק הוא השקעה בביטחון, לא הוצאה
חיזוק ושיקום מבנה הוא לא פרויקט שמחכים איתו. סדק קונסטרוקטיבי, ברזל חשוף או שקיעה – כל אחד מאלה הוא אות אזהרה. השילוב של אבחון הנדסי מדויק, בחירת שיטת חיזוק נכונה, וביצוע תחת פיקוח עליון – הוא ההבדל בין מבנה שמחזיק 50 שנה נוספות לבין סיכון מתמשך.
